Трохі про ТТ та перетворювачі на емністі

===============================================

Механізм отримання енергії у генераторі Авраменко дуже нагадує той, що має місце у Тестатиці (?).
У цій схемі є дві однакові вторинні обмотки L1 і L2, у яких по одному кінці залишені вільними, а другі кінці з'єднані, відповідно, з діодами D1 і D2. З яких енергія у вигляді електричних зарядів накопичується на конденсаторі C1, з обкладок якого можна направити в навантаження у вигляді електричного струму. І як у класичній схемі Авраменко вихід максимальної потужності в навантаження можливий при частоті генератора Г, що дорівнює частоті резонансу контуру L1C1 або L2C1. Розімкненість контуру L1-D1-C1-D2-L2 забезпечує режим надпровідності. Можливо, такий або аналогічний генератор використовував Тесла, коли їздив своїм автомобілем.

===============================

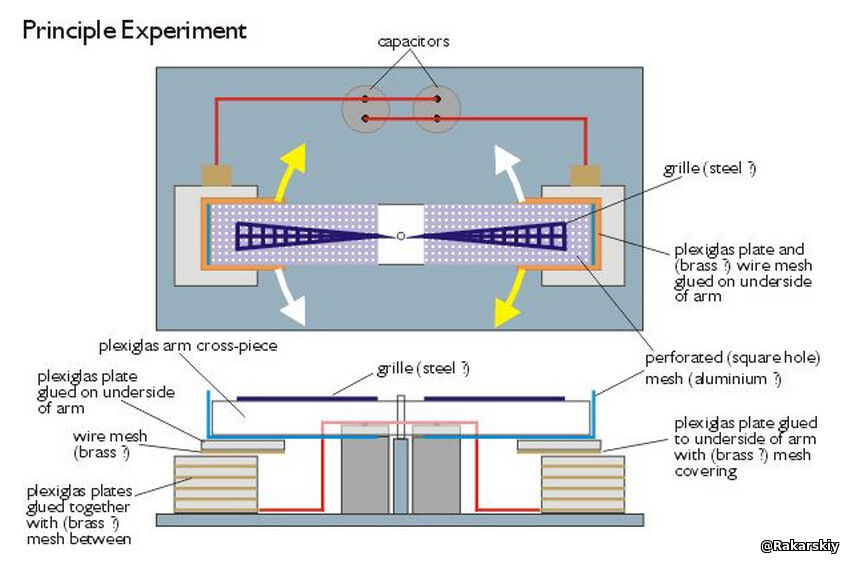

Що стосується 30 звіту інженера (від 1999 року) «Принциповий експеримент» був організований таким чином (див. Діаграму 1) що шляхом повороту хрестовини над двома іншими оргсклом блоків струм передавався в два конденсатори. Пе́вно Коли хтось хапається за поворотну хрестовину, вони передають деяку статичну електрику від свого корпусу до решіток з хрестовини, яка при енергійному повороті вперед і назад ініціює передачу електричного заряду на дві стопки Блоки під ними кріпляться до основи. Це може бути або Тому що будь-хто, хто ходить по килиму або носить штучні волокна буде вже утримувати тисячі вольт електростатичного заряду - чого буде достатньо, щоб «заґрунтувати» цей апарат після дотику це, щоб змусити його працювати, приблизно так само, як і при обертанні Машина впливу повинна бути заправлена електричним зарядом перед тим, як він почне працювати; Або, як припускали багато дослідників вже те, що блоки оргскла приклеєні до повороту хрестовина була заряджена електрикою як ЕЛЕКТРЕТ.

Використання сітки навколо хрестовини гарантує змінну ємність до рухомих важелів --- і в міру їх переміщення швидко по фундаменту блоків (знову ж таки, чергуються з сітчастими і Plexiglas) кількість електричного заряду буде передаватися на їх КОЖЕН РАЗ, коли руки йдуть вперед і назад над ними. В електронному вигляді ви маєте одну змінну ємність, що діє на ще одна змінна ємність - саме тому Бауманн говорив, що якщо Замість сітки використовувалася металева фольга, яку вона не виробляла той самий ефект.

Те, що відбувається далі, називається «діелектричним поглинанням», і наступний уривок з книги «Діелектрики» П. Дж. Харропа (1972) с. 71, пояснить;

«Коли даний діелектрик [тобто оргскло] має поставлене поле поперек нього, і це поле потім знімається, електроди короткочасне замикання (не вистачає для всіх іонів і частинок до рецидиву назад) і пристрій, залишений на розімкнутому ланцюзі, знаходить Згодом він знову частково зарядився.

Це пов'язано з тим, що повільнорухаються носії заряду залишаються в позиція. Це може бути лякаючим явищем з практичними діелектриків, оскільки людина, яка ненадовго розрядила заряджену Згодом ізолятор може зачепити його і отримати сильний удар струмом». Деякі діелектричні матеріали більш схильні до цього ефекту, ніж інші, і тому, очевидно, будуть потрібні деякі експерименти, щоб Вибирайте найкраще Perspex, оргскло, пластик або акрил матеріалів, щоб отримати максимальну вигоду від цього діелектрика абсорбційний ефект.

Як тільки блоки заряджаються, електричний заряд просто стікає в два взаємопов'язаних конденсатора і накопичується.

Експеримент з липою ~

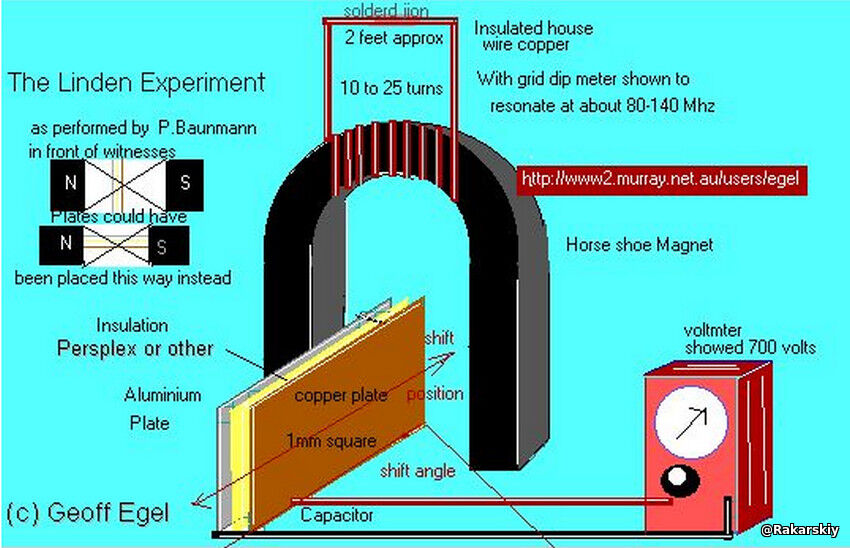

Погляд на єдину доступну схему експерименту Ліндена (див. Діаграму 2) показує магніт підкови, з'єднаний з тим, що здається бути замкнутим проводом. На цій схемі також можна побачити, що Дротяні котушки навколо магніту розташовані на достатній відстані один від одного таким чином, щоб забезпечити ємність (між кожною котушкою дроту) в схеми. Так, з ємністю, котушками (для індукції), і магнітного потоку, у вас є всі інгредієнти, необхідні для приготування Коливальний контур --- за умови подачі напруги і якийсь механізм переривання - тоді у вас є схема, яка буде резонувати. І це повертає нас до того, що часто повторюване питання --- чи використовується блок в експерименті Ліндена електрет. Перша людина, яка ОПУБЛІКУВАЛА як вони Продубльований цей експеримент і буде тим, хто відповість на це питання питання...

Але щось не так з цією діаграмою --- резонансної Частота цієї простої схеми --- залежати тільки від значення індуктивності і ємності, включеної в ланцюг отже, дозволило б йому коливатися лише на кілька в кращому випадку кілогерц. Жодна ланцюг ємності/індуктивності не може бути змушений резонувати на такій високій частоті, як заявлено, навіть не якщо в нього входила будь-яка форма кварцового кристала. Якщо, як показано на схемі каже, резонує на 140МГц, то має бути провід Lecher система (прокладання двох струмопровідних проводів по паралельній лінії, приблизно фут один від одного або менше, на кілька футів), щоб зробити це резонують на такій високій частоті. Мені б теж здавалося, що необхідна модифікація діаграми експерименту Ліндена б полягати в тому, щоб помістити інший метал у цей ланцюг, де дріт кажуть, що це «закритий», скажімо, цинкова пластина, а потім Між міддю буде встановлена напруга контакту дріт і цинкова пластина. Така напруга запустила б ланцюг резонуючих, з причин, викладених вище.

І як у випадку з установкою Tini, якщо блок складається з двох металевих пластини, розділені відповідним діелектричним матеріалом (наприклад, оргскла) поміщений в коливається електричне поле Електричний заряд на металевих пластинах буде проникати в діелектричні, і з тих же причин, які детально описані вище в Принцип експерименту, дозволить тимчасово накопичувати напругу через діелектричне поглинання. Як я вже говорив В інших місцях спостерігається велика схожість між явищем підковоподібні блоки Testatika (і установка Tini) і принцип роботи генератора електронного поля Патріка Фленагана який живить електронний каскадний механізм на всьому протязі найближче оточення.

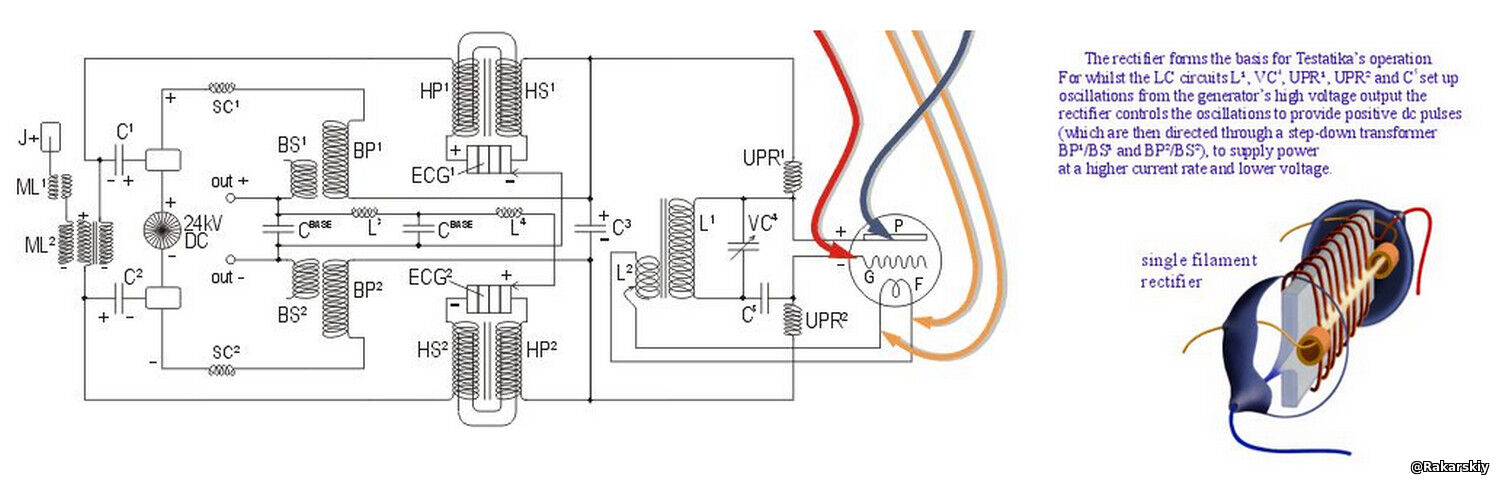

Схема випрямника ~

==============================================
