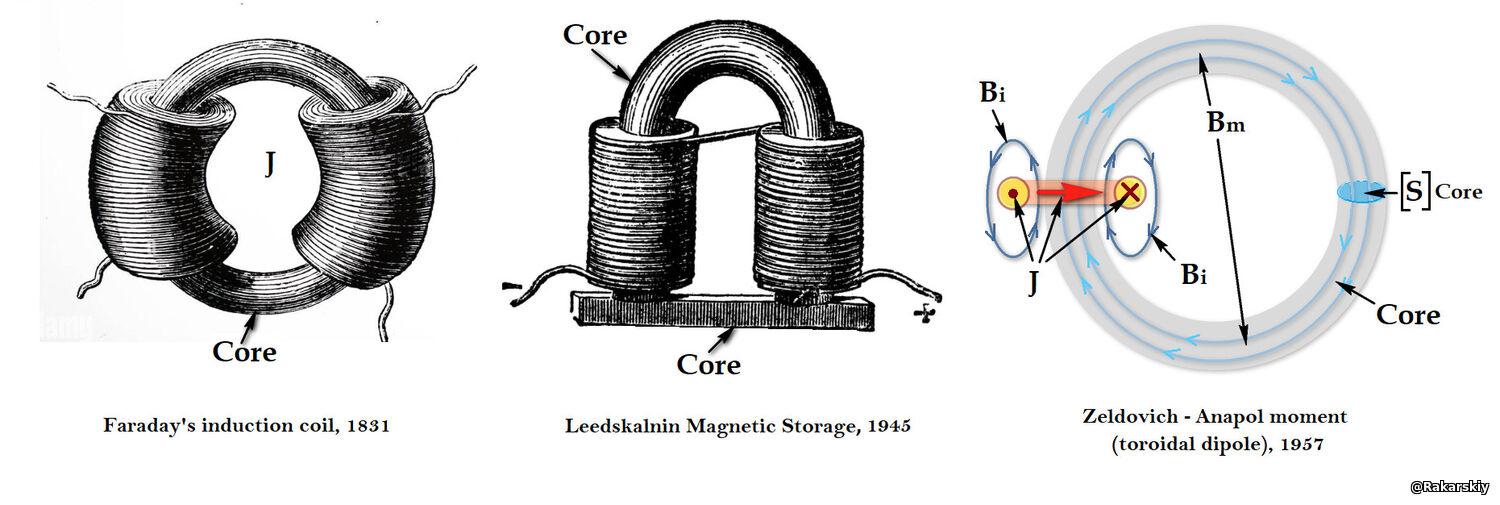

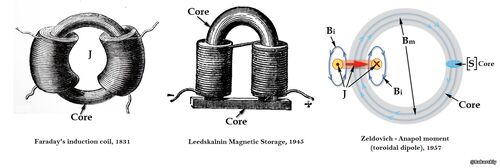

Як що ми порівняємо осердя котушки Майкла Фарадея (1831), та осердя магнітного сховища Лідскалніна (1945), то побачимо що магнітно провідне залізне осердя має замикання по колу. Котушка збудження, зі струмом [J] в обох випадках формує магнітну індукцію [Bі] навколо дроту витка, з подальшим збудженням магнітної індукції в осерді [Bm]. Особливістю цієї дії є те, що напрямок вектору [Bі] та [Bm] мають однакові напрямки.

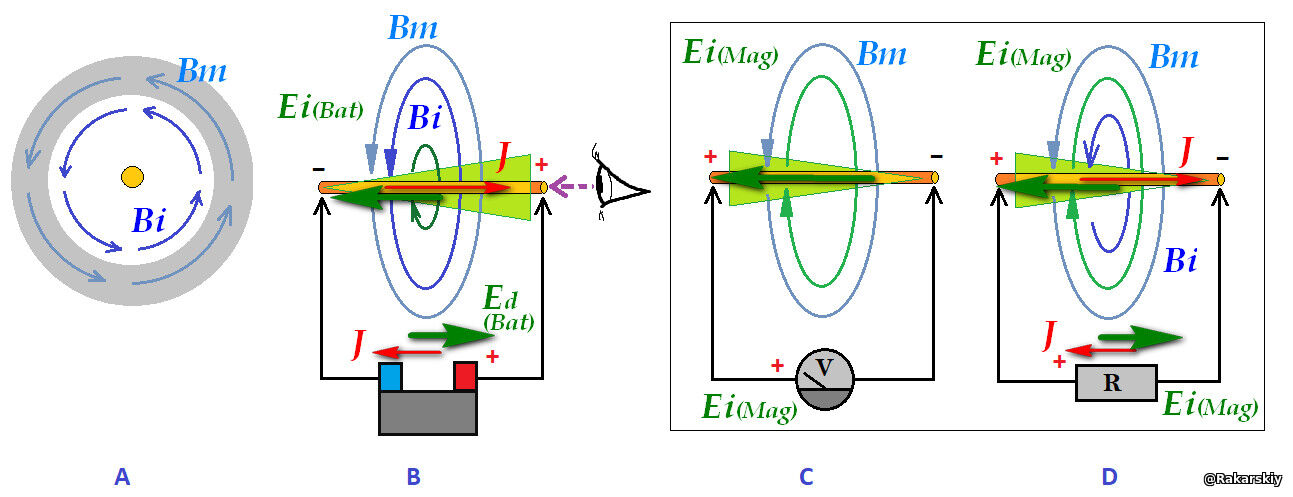

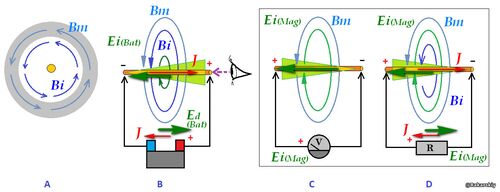

Це повністю співпадає зі структурою Анаполя (тороїдний диполь) або явище вектору анапольного моменту. Зміна анапольного моменту з часом призводить у загальному випадку до випромінювання електромагнітної хвилі системою Анаполя (тороїдного диполя). Як це відбувається, та що маємо за структуру яку фізика іменує «електромагнітна хвиля». Розглянемо цю дію в алгоритмі модуля самоіндукції для індукційної котушки Фарадея, ні краще для Котушки та осердя магнітного сховища Лідскалніна. При примусовому від’єднанні керна осердя (розмиканні магнітного кола) в якому створено явище Анаполя, на кінцях обмотки буде індукувати короткочасній імпульс ЕРС. На малюнку далі я вказав Анаполь та дріт якій проходить у фокусі замкнутої магнітної лінії залізного осердя (А, B).
Малюнок B), розкриває механізм збудження магнітного поля у осерді [Bm], через збудження магнітної індукції навколо дроту якій прокладений скрізь фокус залізного кільцевого осердя. Малюнок А) це проекція осердя с дротом якщо дивитися у центр фокусу осердя як вказано на малюнку B). Треба звернути увагу на направлення у ланцюгу струму I та D = Ei[Bat]. Силова лінія Ei має відповідний спин навколо дроту та напрямок між електродами електричного джерела. При тому в фокусі осердя дріт є навантаженням, тому Силова Лінія Ei[Bat].є та яка перетворюється у силову лінію магнітної індукції [Bi]. Далі вже утворюється магнітна індукція [Bm] у осерді. Математичний вираз нам відомий, ми вже розібрали що це явіще електромагнітної індукції:
Bm = µBi (Bm = µµ₀H), або ∇×Bi = - dEi/dt (∇×H = J + dD/dt).
Напрямки Ei[Bat] а струму I у джерелі мають протилежний напрямок. Звернемо на це увагу
Далі ми розмикаємо ланцюг живлення, та відбувається пряма самоіндукція. Та частина магнітної індукції [Bi] яка навколо дроту, миттєво перетворюється на ЕРС Ei з відповідним напрямком вектору, математичний вираз має вид:
∇×Ei = - dBi/dt
Загальний вектор дії буде вже протилежний від вектору збудження але спин навколо дроту не змінюється. При збудженні це був збиток, при перетворенні самоіндукції збиток має магнітна індукція [Bi], а прибуток ЕРС [Еi]. Але в нас ще є магнітна індукція [Bm] у осерді. Якщо обмотка немає замикання, то ЕРС [Еi] розсіюється, а магнітна індукція [Bm] залишається у осерді. Малюнок C).
Якщо ми почнемо розмикати осердя в котрій є магнітна індукція [Bm] , відбувається явище зміни анапольного моменту на зменшення, то на дроті буде індукувати ЕРС [Еi], математичний вираз такій же як у самоіндукції, аде причиною вже буде зміна анапольного моменту магнітної індукції [Bm]: ∇×Ei = - dBm/dt. Якщо обмотка під’єднана до навантаження то формула буде мати вигляд: ∇×Ei = - d(Bm+ Bi)/dt. Також якщо у системи котушки є дві обмотки, одна розмикаєтеся а друга має з’єднання з навантаженням, то ЕРС яка утворюється в обмотці розмикання буде передавати електричну напруженість у другу обмотку. Як раз те саме що має місце у експерименті Майкла Фарадея. Я провів трохи інший експеримент, в мене не було явища взаємної індукції між обмотками при збудженні, але утворення ЕРС у первинної з передачею у вторинну, відбувалося дуже яскраво.
Ми підходимо до ще одного явища електромагнітної індукції, яка є основною при генерації на всіх електростанціях нашої планети де використовуються синхронні електромагнітні генератори змінного струму (альтернатори) з використанням залізного осердя.

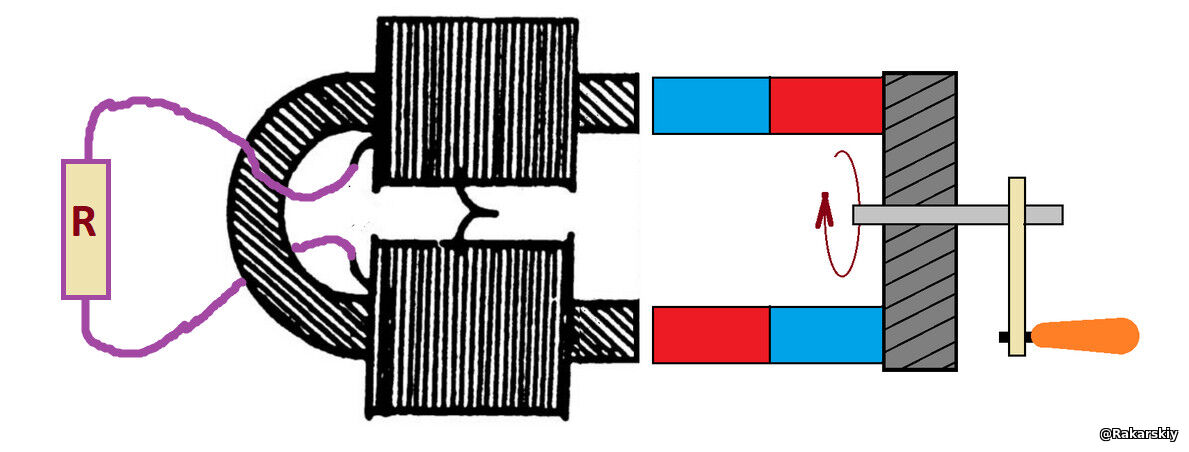

Візьмемо U подібне осердя магнітного сховища Лідскалніна та замість замикаючого керна, додаємо постійний магніт, якій має обертатися на змінювати замикання магнітної індукції на протилежне за принципом перемикання. Малюнок далі:
При обертанні постійних магнітив або осердя з котушками в останніх буде індукувати ЕРС на підставі зміни Анапольного моменту магнітного ланцюга осердя з котушками та осердя з постійними магнітами. Формула для розрахунку ЕРС в даному процесі як раз трансформаторної ЕРС. При обертанні постійних магнітив або осердя з котушками в останніх буде індукувати ЕРС на підставі зміни Анапольного моменту магнітного ланцюга осердя з котушками та осердя з постійними магнітами. Формула для розрахунку ЕРС в даному процесі як раз трансформаторної ЕРС. Але такий генератор був побудований раніше, у 1832 році. Про все це я докладно розповів у своїй публікації «Винахід електромагнітного генератора», де власне і констатував, що генератор Hippolyte Pixii (1832) і невідомого Р. М. (1832), який написав листа Фарадею з описом своєї конструкції генератора, працювали за принципом зміни Анапольного моменту, замкнутого магнітного потоку в замкнутому сердечнику. То що в даному альтернаторі виконується умова для трансформаторної ЕРС, я довів в іншому дослідженні «Hippolytus Pixia's first generator was an alternator.».

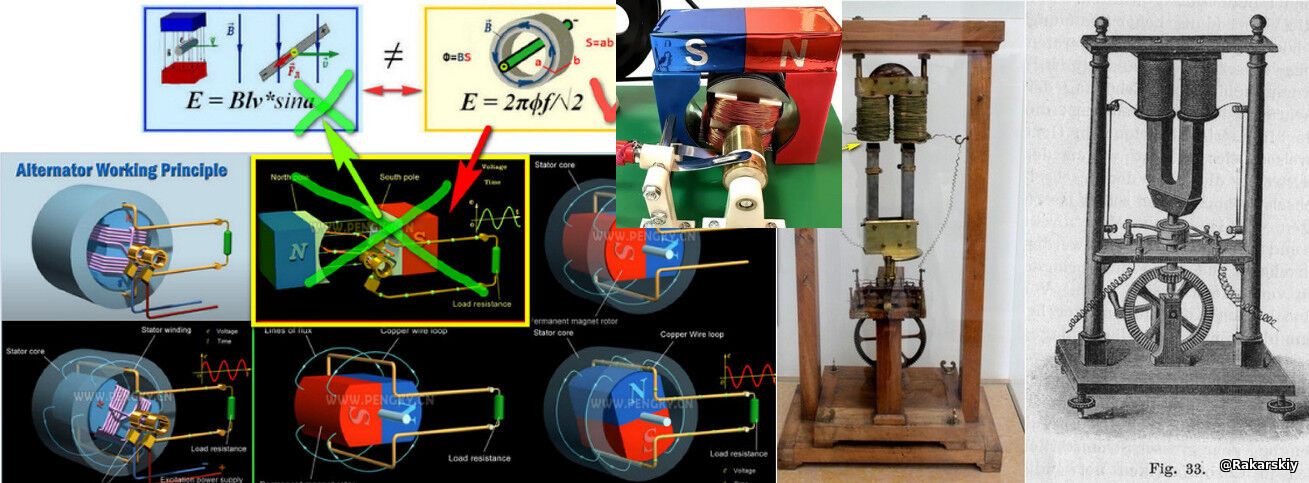

Механічне обертання постійного магнітного ротора відносно статора з обмотками фази, або якоря с фазними обмотками відносно постійного магнітного збудження, де дріт намотаний на стрижні осердя або закладений у паз статора або якоря, є дією генерації за принципом зміни анапольного моменту. Далі слайд основних конструкторських рішень таких машин.
*
Ці дві формули абсолютно різні за принципом дії. Якщо під час руху в магнітному полі більш менш зрозуміло, але з явищем трансформаторної формули в загальній освіті матеріалів немає. Її застосовують для розрахунку ЕРС ХХ в альтернаторах із замкнутими магнітними контурами. Такі генератори встановлені на всіх електростанціях планети, де використовують приводну турбіну. Яскравим прикладом такого альтернатива є турбогенеатор.
Механічна потужність яка потрібна для обертання ротору або якоря не є енергією що перетворюється у електричну потужність (енергію). Обертання це умова для виконання зміни магнітного потоку відносно дротів індуктору (обмотки фази). Чому я так стверджую? Механічна потужність у ватах, виражаємо формулою Pk=Fv, де сила у ньютонах [Н], а швидкість [м/с] (1Вт = 1Дж*1сек). Електричну потужність у ватах, виражаємо іншою формулою W=IU, де I сила стуму у амперах [А], U напруга вольтах [V]. Мені ні хто так і не відповів як це відбувається перетворення [Fv] на [IU]. То що електромагнітний момент магнітного ротору альтернатора десь пропорційний механічному моменту привідного двигуна, зовсім не є підставою для твердження фізики у вигляді константи, що електромагнітний генератор є перетворювачем механічної енергії на електричну енергію. Електромагнітний генератор працює на явищі електромагнітної індукції де зміна магнітного поля породжує електричне. Відомо що потужність збудження турбогенератора на електростанціях має 0,5-3% від вихідної потужності генератора. Тобто пряме перетворення магнітної індукції в індукцію електрики можна виразити:
η = Wgeneration / Wexcitation = (100 / 3) *100% = 3333%
Ви здивовані? Але я користуюся тільки загальновідомими відомостями про розподіл потужності при роботі турбогенератора. У електротехніці є випадок, коли інженерне рішення призводило до розподілу більшої вихідної електричної потужності к механічної потужності яку прикладаємо для обертання магнітного ротора - Forgotten RLG Tewari Generator 275% efficiency!
Є рішення без фізичного обертання рухомої частини альтернатору. Такими прикладами є генератор Клементе Фигуера (1902), та Генератор Роберта Холкомба (2021). Моя публікація дослідження: Static electromagnetic generators of Clemente Figueras, Robert Holcomb, Park Jae-Sun and Shoji Haneda.
Продовження буде, в якому розглянемо інші варіанти індукцій та інженерних рішень для створення електрики. Мене цікавить можливість гаражного майстра. Один із варіантів на основі можливого рішення Клементі Фігуєра у моїй публікації: "Нерухомий Альтернатор", В якій я розтлумачив як працюють альтернатори, чому треба уникати взаємної індукції. Привів приклади та розрахунки генераторів без рухомих частин, додав самий простіший варіант генератора на основі Е-осердя від трансформатора.
