МАГНІТНИЙ ГЕНЕРАТОР COP>1 [AU53890/86]  (Австралія. 1986)

Номер патенту  AU53890/86

Опис:
Генератор, що складається з маховика (1), який містить парне число постійних магнітів (2) із сторонами, що чергуються, в одному або декількох концентричних кільцях (у цьому аналізі два кільця).
Ці магніти утримуються на місці двома виливками з кольорових металів (3), які кріпляться гвинтами з кольорових металів і скріплюються по периметру за допомогою стрічки з нержавіючої сталі (4). Виливки також утримують на місці центральний патрон (5).

Маховик обертається (в даному випадку за 2000 об/хв) між двома наборами індукційних котушок (6) та (7), поперемінно намотаних на пластикові шпульки (8), що розміщені на ламінованих виступах осердь на круглих осердях (9) та (10), а потім кінці виступів осердь закривають поперечними шматками на чергуючихся шаруватих матеріалах, що мають різну довжину, щоб забезпечити це, і фіксуються на місці просоченою магнезитом смолою.

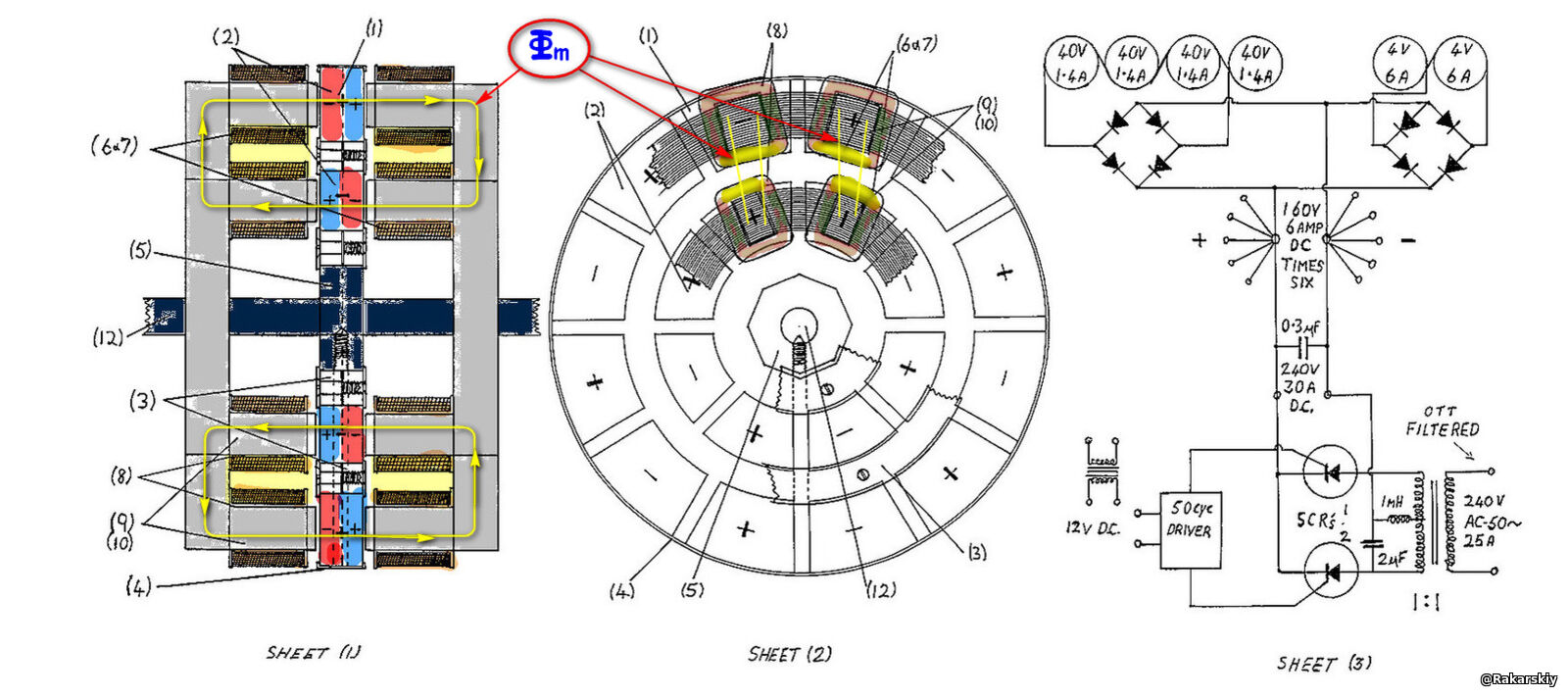

Котушки в зовнішньому кільці цього генератора на 240 В змінного струму намотані 0,5 мм мідним дротом при 340 витках на котушку, створюючи 40 В при 1,4 А змінного струму (56 Вт). Дванадцять котушок на кожній стороні маховика послідовно з'єднані в шість груп по чотири котушки, які потім з'єднуються паралельно. Обидві сторони встановлені з різницею фаз 90 °. Кожна група з чотирьох котушок виробляє змінну напругу 160 В змінного струму при напрузі 1,4 А і має випрямну перемичку, як показано на аркуші креслень (3). Шість груп пов'язані паралельно виробляти 160 вольт постійного струму при 8,4 ампер. Вони окремо випрямлені, щоб запобігти зворотному зв'язку. Цей комбінований ланцюг захищений від фідерного ланцюга низької напруги-високої сили струму  від внутрішнього кільця котушок двома діодами по 35 А.
Внутрішнє кільце котушок поперемінно намотується мідним дротом 1,2 мм при 64 витках на котушку, що генерує 4 Вольт при 6 А кожна, і послідовно з'єднуються в шість груп з двох послідовно з'єднаних пар, кожна з яких генерує 8 В при 6 А, які окремо випрямлені мостом і під'єднаний паралельно для отримання 8 В при напрузі 30 А постійного струму. Потім він паралельно під'єднується до первинного джерела живлення 8,4 А при напрузі 160 В, який при об'єднанні виробляє 160 В при напрузі постійного струму 30 А. Низька напруга створює лише невелику пульсацію на синусоїдальній фазі постійного струму 90°.  Внутрішні кільця котушок також розташовані на 90° по фазі і розташовані на 45° не по фазі від зовнішніх кілець котушок. Основними причинами різниці фаз є мінімізація магнітного блокування та згладжування імпульсу постійного струму.  Джерело постійного струму напругою 160 В 30 А тепер подається в накопичувальний конденсатор ємністю 0,3 мкФ із результуючою напругою 240 В постійного струму, яка потім інвертується, модулюється за шириною імпульсу й остаточно фільтрується.
Трансформатор 1:1 (креслярський аркуш (3)) відводиться по центру, а первинна обмотка має меншу масу, ніж загальна маса обмотки генератора.
Внутрішні кільця котушок матимуть чотири запасні котушки, які можуть бути намотані на 3, 6, 9 або 12 вольт і можуть використовуватися для схеми управління інвертором, зарядним пристроєм тощо.
Вихідна потужність цього генератора становить 240 В змінного струму при приблизно 30 А або 7,2 кВт при 2000 об/хв. Необхідна потужність на валу (12) становить приблизно 600 Вт.
Зверніть увагу, що цей генератор може бути сконструйований практично для будь-якого корисного розміру і може бути кратним приводом від одного приводного двигуна
.

Використовувана формула для числа магнітів в одному кільці та швидкості обертання

Mn = 60 x 400 / Rt,
де Mn - кількість магнітів у кільці,
       Rt
- це число обертів маховика

а 400 - постійна.

Цей генератор вироблятиме значно більше енергії, ніж потрібно для його роботи (обертання)


Від 14 лютого 1986 року
Карл Латтмер  [Carl James Luttmer]

перший патент того ж типу Патент № AU 18688 / 83
Патент № AU 18688 / 83 ГЕНЕРАТОРНО-МОТОРНА КОМБІНАЦІЯ
Анотація: Специфікація розкриває передбачуваний perpetua mobilia, який містить у собі електродвигун, що приводить у рух два генератори з постійними магнітами, встановлені по одному на кожному кінці приводного вала двигуна. Двигун спочатку живиться від зовнішнього джерела живлення. Коли генератори виробляють виходи, зовнішнє джерело живлення від'єднується від двигуна, який потім живиться виходами генератора.
Опис: Приводний двигун - стандартний 240 вольт, 1,9 А змінного струму, 425 ват, 50 кс, 3000 об/хв, кисть або безщітковий.
Два генератори, що обертаються, з декількома котушками і магнітами приводяться в дію на кожному кінці приводного двигуна, як показано на другому аркуші креслень. (Рис. 2)
Кожен генератор, як показано на аркуші 1 креслення, має два набори котушок, розділених дванадцятьма постійними магнітами з лінією, що чергується (висока щільність потоку). (Малюнки Ia і Ib)

Внутрішні котушки I2 по 400 обмоток кожна - 0,5 мм Cu. дроту, дві серії намотаних груп - 140 В при 1,2 А змінного струму. Зовнішні котушки I2 з 600 обмотками кожна - мідний дріт 0,5 мм, є трьома серіями намотаних груп - з виходом змінного струму 140 В при 1,8 А. Ці два виходи потім випрямляються і з'єднуються паралельно, генеруючи 140 В за 3,0 А, а потім подаються разом з іншим генератором на два електролітичні конденсатори 1.7 мкФ і 0.4 мкФ, як показано на схемі з'єднань на аркуші 2 креслень. Ця процедура дає комбінований вихід постійного струму 240 В при 6,0 А, який у прототипі перетворюється на 50 cos. AC за допомогою
Щітковий комутатор, що знаходиться на приводному валу, серійного двигуна матиме кварцовий аналізатор з контрольованим циклом.
Спочатку двигун запускається від зовнішнього генератора або джерела енергії, потім перемикається на незалежну роботу і при відключенні від цього джерела живлення буде подавати напругу 240 В змінного струму при 4,0 амперах 50 циклів - приблизно 960 Вт.
Претензії; № 1 Перший електричний генератор, що працює без зовнішнього джерела енергії - використання природної енергії випромінювання постійних магнітів і перетворення її в електричну енергію. № 2 Спеціальне розташування котушки і магніту зменшує опір, викликаний коефіцієнтами стиснення елементарних частинок, дозволяючи кінетичному моменту магнітного маховика легко обертатися і генерувати індукований струм у котушках. (Примітка: - Закони, що стосуються цього, дотримуються у квантовій механіці.) № 3 Численні схеми і розмір загальної концепції будуть виробляти прогресивну кількість енергії.

Датується 28 серпня 1983 р.
Карлом Дж. Латтмером

Обсуждение на форуме

Патент оригинал



**********************

АННОТАЦІЯ
Що ж тут незвичайного. Перше підіб'ємо "бухгалтерію" потужностей. На валу генератора, для обертання маховика-ротора, потрібна потужність приводного двигуна до 600 ват (0,6 кВт) Максимальна вихідна потужність з фаз генератора 7,2 кВт.  Ефективність перетворення складе:

ККД = 7,2 / 0,6 = 12,0   (1200%)

Цього не може бути! Вигукне багато хто. Але система фаз генератора спроектована з ефектом компенсації електромагнітного тяжіння між полюсними парами ротора і статора. Такий ефект можна застосувати до явно полюсних машин, за спеціального розміщення полюсних пар, з чергуванням прискорення і гальмування під час обертання полюсів ротора щодо полюсів статора.  Можете дивитися малюнок, що пояснює цей ефект.

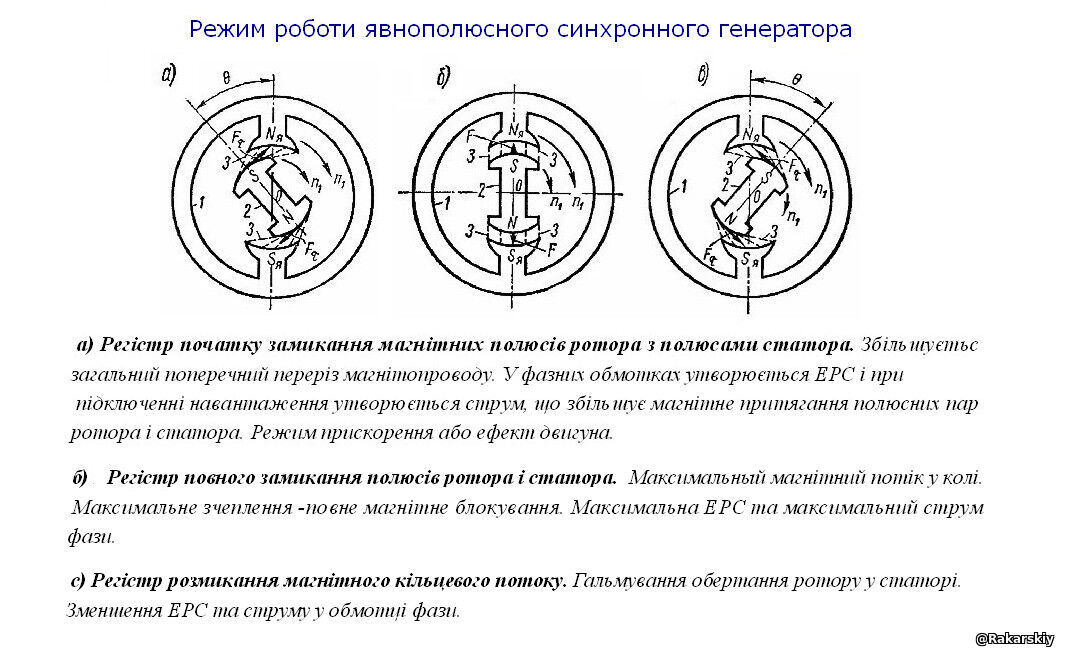

Коли магнітний полюс ротора наближатиметься до полюсного наконечника статора, він буде його намагнічувати. В обмотці котушки з'явиться ЕРС і, за замкнутої обмотки, сила струму, яка посилить намагнічування сердечника (малюнок а) з подальшим втягуванням його в повне замикання магнітного кола (малюнок б). Це положення ще називають магнітним блокуванням або залипанням. Подальше обертання пов'язане з механічною роботою розриву магнітного замикання між полюсами ротора і статора (малюнок в). Таким чином, малюнок а, рух полюса ротора до осьової лінії полюса статора - прискорення (моторний ефект), малюнок в, це подолання магнітного тяжіння полюсної пари ротор-статор, по суті гальмування (генераторний ефект). Моторний і генераторний ефект, або електромагнітний момент, ми розглянули для фази генератора синхронної явнополюсної машини, в якій відстань між полюсами статора дорівнює відстані полюса ротора на лінії зазору між полюсною парою ротор-статор.
У цьому генераторі є два кільця котушок і один ротор, під час обертання комбінація замикання і розриву магнітних зчеплень полюсних пар спланована таким чином, що електромагнітний момент на валу мінімальний.
Особливість роботи фаз генератора, це різні вихідні частоти. У такому варіанті рішення конструктора змінний струм з кожної фази випрямляти в постійний, регулювати напругу і через інвертор живити навантаження. Для потужностей 5 кВт і вище вартість обладнання керування обертами приводного двигуна і система контролю вихідної напруги з інвертуванням у напругу побутових або промислових приладів перевищить вартість самого генератора, що складається з ротора-маховика з постійними магнітами і статора з котушками фаз.



Серж Ракарський
